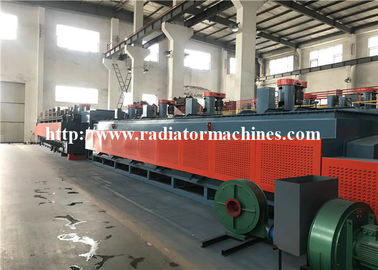

160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails

160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails

160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails
160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails

Large Image :  160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails

Product Details:

Place of Origin: Jiangsu, China (Mainland)
Brand Name: WONDERY
Certification: CE
Model Number: RCWC9-40*500*8

Payment & Shipping Terms:

Minimum Order Quantity: 1 Set
Price: Negotiable
Packaging Details: nude package for furnace body, PE film package for control cabinet
Delivery Time: 150 days
Payment Terms: L/C, T/T
Supply Ability: 30 Set/Sets per Quarter
Detailed Product Description
Name: Mesh Belt Furnace Quenching Capacity: 80-160kg/h
Warranty: 1 YEAR Mesh Belt Size: 400*5000*80mm
Operation: Touch Screen And PLC Working Temperature: 820~950℃
High Light:

mesh belt conveyor furnace

,

high temperature sintering furnace

160 kg/hour Mesh Belt Furnace , Mesh Belt Conveyor Furnace for Fiber Nails







Roller-supporting Mesh Belt Conveyor Furnace Heat-treatment Production Line

Application:Widely used for heat treatment of mechanical parts like automobile fittings, fastening,

chains, bearings and mechanical parts for tools etc.

The mesh belt conveyor furnace has the functions of automatic charging, carburizing

(or carburizing & nitriding), quenching, cleaningcooling and tempering. The computerizing

 office management is available

through a computer control system equipped.





Model Table





Model



Rated Power (Kw)



Rated temperature (degree celcius)



Working size (mm)

 Productivity (kg/h)

RCW-1A

100

920

400*400*100

160~200

RCW-2A

110

920

400*4700*100

180~250

RCWA-2A

120

920

500*4000*100

180~250

RCWA-2B

130

920

500*4700*100

250~300

RCWA-3

160

920

600*4700*100

300~350

RCWA-3A

160

920

500*6000*100

300~350

RCWA-4

180

920

600*6000*100

350~420

RCWA-4A

180

920

800*4700*100

450~520

RCWA-5

220

920

800*6000*100

450~520

RCWA-6

300

920

800*7600*100

550~720

RCWA-7

380

920

1000*7600*100

880~1000







Application of Mesh Belt Furnace RCWC9-40*500*8

 product: self-tapping nails, steel wall nails, fiber board nails, etc;

process: carburizing, carbo-nitriding, and bright quenching.

productivity: quenching: 80-160kg/h;







Main Features of Mesh Belt Furnace RCWC9-40*500*8

The mesh belt furnace combines the advanced technologies from Taiwan. Its key parts are imported from overseas.

The mesh belt conveyor furnace is comprised of magnetic belt charging machine, pre-cleaning machine, support roller quenching furnace,

quenching tank, oil removing stand, post-cleaning machine, support-roller mesh belt tempering furnace, and electrical control system.





Mesh Belt Furnace Line Parameters RCWC9-40*500*8

 Total loading power: about 258kw; power supply 3phase, 380v, 50Hz;

Total length: about 24m;

units of line: quenching furnace, quenching tank, oil removing stand,

post-cleaning machine, tempering furnace.

output:80-160kg per hour;

Quenching furnace: methanol+propane

Tempering furnace: air





Working Temperature:



quenching furnace:820~950℃;

quenching tank,60~80℃;

post-cleaning machine: 40~60℃;

tempering furnace: 300~450℃;





 Parameters of Mesh belt type quenching furnace

Mesh belt width: 400 mm

  Inlet length: 2000 mm

  Preheating belt length: 1100mm

  Working area length: 5000mm

  Effective height: 80mm



 Parameters of quenching oil tank



Mesh belt width : 600mm

Oil tank length: 3800mm

Oil tank width: 1600mm

Oil tank depth: 1800mm

Tank volume: 8 m3



oil removing stand: Mesh belt width : 600mm



 Post-cleaning machine

Mesh belt width : 600mm

Tank volume: 1.5m3





mesh belt tempering furnace



Effective height: 100mm

Mesh belt width : 700mm

Heating area length: 5000mm





Quenching tank of Mesh Belt Furnace Line
